广联达算量绘图步凑
一、 新建工程信息
新建工程时需要先阅读工程图纸中的《结构设计总说明》
1. 输入工程信息
根据图纸中的规定，更改计算规则，按照要求更改图集例如：03G101、11G101、16G101，根据结构设计总说明填写结构类型、抗震等级、设防烈度等信息，汇总方式按外皮计算或者中轴线计算，根据甲方或者施工单位区分来设置，如下图。
2. 输入计算设置信息
a) 因目前已经停止生产A6的钢筋，将A6钢筋中的比重信息0.22更改为0.26和直径6.5的钢筋保持一致。
b) 根据图纸要求更改板中间支座负筋标注是否含支座，以及负筋标注长度位置；
c) 根据图纸要求更改板中分布钢筋的信息等等；
3. 更改搭接设置

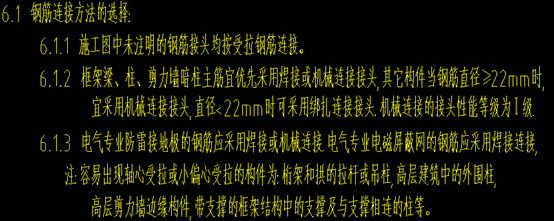

根据图纸中规定更改钢筋接头连接方式，如下:
4. 楼层设置

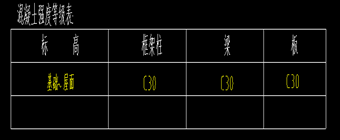

插入楼层，根据施工图中信息，更改每层标高、层高等信息；并将各构件的混凝土等级按照要求进行更改，并复制到每层，如下图所示：
二、绘图操作
1. 新建轴网
a) 一般常见轴网为正交轴网，根据图纸输入上下开间、左右进深，每个轴号之间的尺寸；或用cad导图识别轴网。
b) 如出现辅助轴网，注意调整轴号以及尺寸；
c) 正交轴网的角度为0°，轴网建立完毕；
2. CAD草图
a) 为了方便画图可将CAD图纸平铺于轴网之下，但是要注意图纸错位的情况下，必须重新定位CAD图纸于轴网正交重合。
b) 画不同楼层不同构件时，要及时调整切换CAD图纸，以免画错。
3. 基础
绘制独立基础以及桩承台基础
A. 独立基础
Ø 定义独立基础时，矩形基础可以直接输入配筋形式，异形基础可以选择参数化设置，将CAD图纸中的尺寸及配筋按照指定格式输入；
Ø 再次新建独立基础时，不可以直接复制，须新建独立基础；
Ø 放置方式：点画
Ø 对比CAD草图位置，必要时使用单对齐；
B. 桩承台基础
C. 选择基础层中的桩承台，新建矩形承台，在承台单元中找到相应的承台图集，更改配筋形式、承台尺寸、配筋规格，注意配筋都是是对称布置的；
D. 再次新建桩承台时，不可以直接复制，须新建桩承台；
E. 放置方式：点画，如遇同一桩承台，但是方向有所变动，可选择旋转点放置；
F. 对比CAD草图位置，必要时使用单对齐；
4. 柱的操作

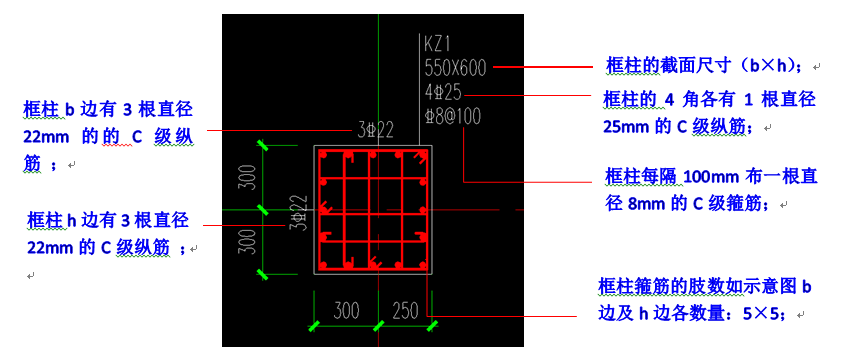

Ø 新建框住定义之前，先观察柱法平面图中给出的钢筋信息，如下图所示：
Ø 新建矩形框柱后，将以上钢筋信息输入属性中；
Ø 柱子的绘制方法：点画
Ø 当柱子出现偏轴时，可使用原位标注、查改标准、添加辅助轴线等方法调整；
5. 梁的操作

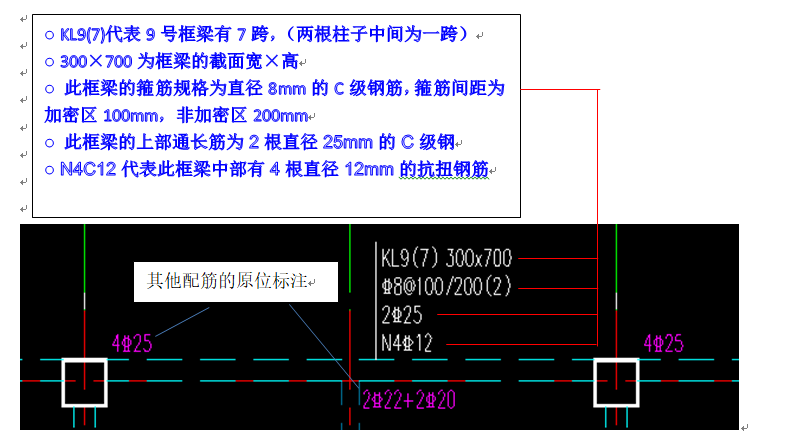

Ø 先观察梁平法施工图中给出的钢筋信息，如下图所示：
Ø 绘制梁的规范顺序：
² 先将所有的梁定义完成；
² 直线画出梁，使用单对齐、辅助轴线等方式调整梁的位置；
² 将柱子隐藏，必须检查所有梁相交的地方是否闭合，如未闭合，选中梁并延伸；
² 选中梁，并填写原味标注中配筋的规格，梁由原来的粉色变为绿色；
² 如遇同一梁在同楼层中出现多次，可以选中次梁，右键应用到同名称梁；
Ø 特殊情况：如梁中某一跨偏移，可选中此梁，在原位标注的构件尺寸表格中，找到偏移的那一跨，调整偏移的数据；
Ø 一般次梁无原味标注，可选中所有的次梁，右键重新提取梁跨并应用到同名称梁；
Ø 基础连系梁、地梁操作与框梁相同；
6. 楼板的操作

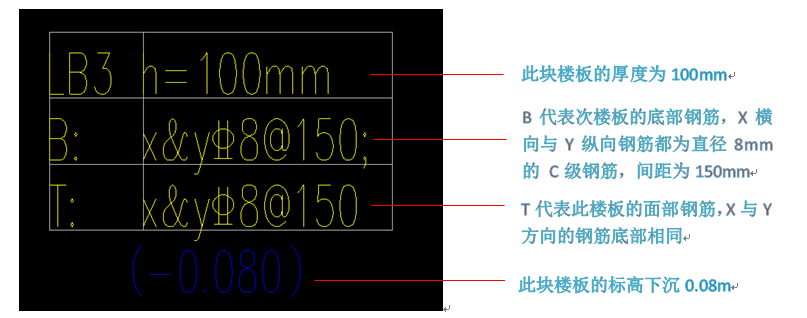

Ø 先观察板平法施工图中给出的钢筋信息，如下图所示：
Ø 新建现浇板后，将板厚度输入属性中，将现浇板的厚度显示在构建列表中；
Ø 注意楼板的标高，一般在厕所位置楼板标高会有所下沉；
Ø 楼板使用点画或者直线画；
Ø 如果结构说明中标注了马凳筋信息，需要在板中输入马凳筋的信息；
板授力筋的操作
Ø 按照楼板上给出的授力筋钢筋信息定义完成，B为底筋，T为面筋，属性填写完成后勾选底筋或面筋，方便绘图时检查；
Ø 授力筋绘制方式：选择单板、X方向，输入面筋、底筋的XY方向的钢筋信息就可以了；
跨版授力筋
Ø 跨版授力筋标注如下图所示：
Ø 新建跨板授力筋的钢筋信息，填写左右标注的距离，根据情况按照单板或者多板，水平或者垂直方向放置；
Ø 左右标注的距离可以直接选中图元直接进行修改；
板负筋的操作

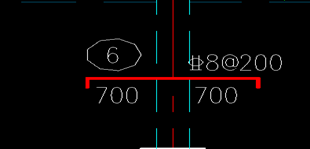

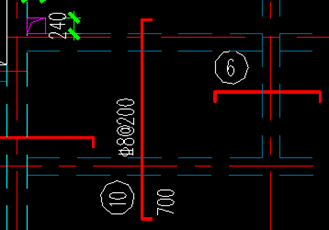

Ø 板负筋标注如下图所示：
Ø 新建板负筋，填写钢筋信息及左右标注距离；
Ø 绘制方式：画线布置;
Ø 查看布筋范围，可以检查是否重复布置；
Ø 左右标注可选中图元直接修改；
