剪力墙

1.       剪力墙不是一个独立构件，它是由墙身，墙柱，墙梁共同组成。

2.       连梁的梁顶面和梁底面都是剪力墙洞口。

3.       剪力墙的暗柱一般和墙身相平，隐藏在墙身中，端柱一般都突出墙身，暗梁一般不突出墙身，边框梁一般不突出墙身。

4.       剪力墙身的钢筋一般由墙身垂直筋、墙身水平筋、拉筋组成。

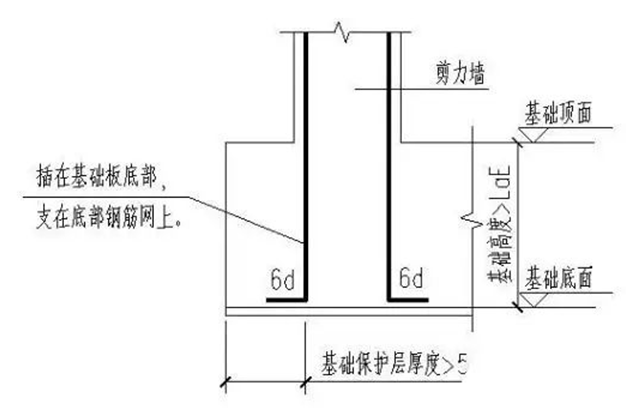

5.       剪力墙垂直筋在基础中的锚固：(1) 当基础高度>LaE，且基础保护层厚度>5d时，剪力墙垂直筋在基础内采用弯锚，弯折长度6d。这种情况最常见于筏形平板基础内。

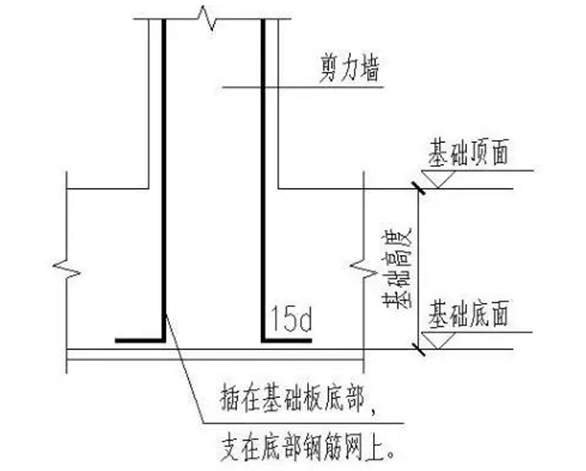

其他情况下，剪力墙垂直筋在基础内采用弯锚，弯折长度15D

6.       剪力墙垂直筋的三种连接方式：绑扎连接，机械连接，焊接连接。

Ø  绑扎连接：当采用绑扎搭接时，搭接长度=1.2*抗震绑扎长度LIE。错开长度500mm。如果采用一级圆钢筋，两端要加180°弯钩。

Ø  机械连接：墙身垂直筋伸出顶面≥500mm；错开长度35d。

Ø  焊接连接：当采用焊接连接时：墙身垂直筋伸出顶面≥500mm;错开长度35d，且≥500mm。
