如何理解嵌固部位

一、  嵌固部位位置的判定

嵌固部位标高以下可以视作基础，结构是嵌固在这个标高上的。具体工程上，通常嵌固部位以下是地下室。

所以，无地下室时基础顶是柱子的嵌固部位，有地下室时地下室顶是柱子的嵌固部位。

二、如何在图中识别

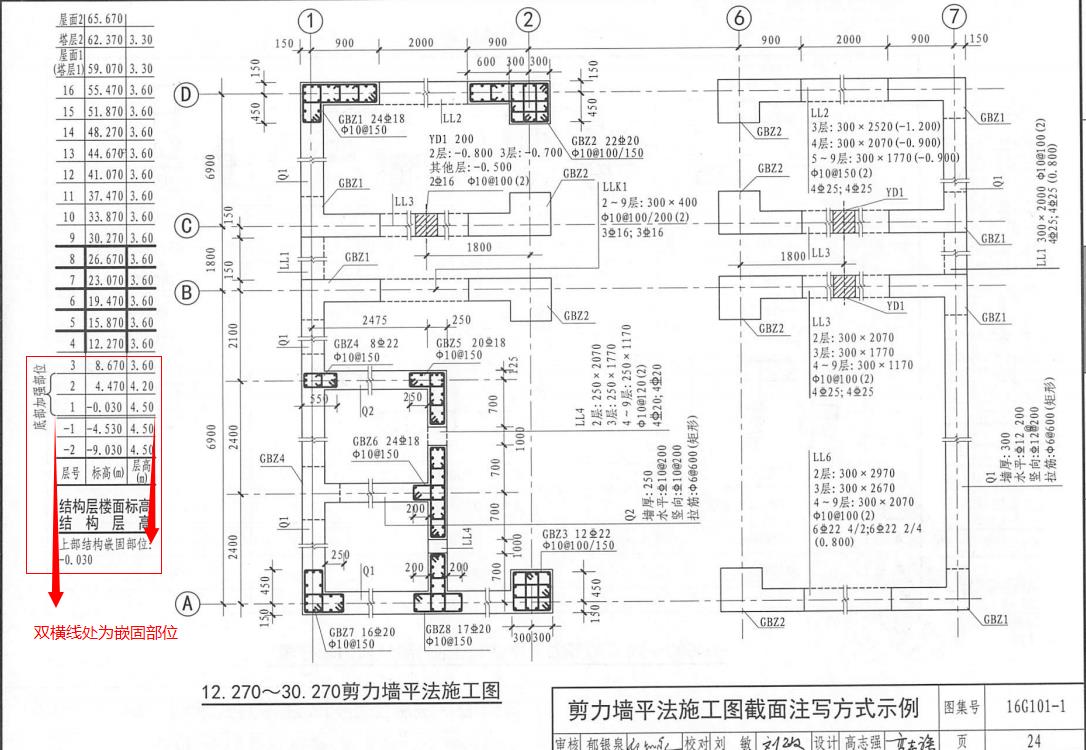

1.结构层高表中用双细线标注的标高，则表示该结构的嵌固部位在此标高下，一般层高表下也会用文字注明该嵌固部位标高。

2.层高表中不仅有双细线，还有双虚线注明的，则表示该结构嵌固部位不在地下室顶板，但是却需要考虑地下室顶板对上部结构存在的嵌固作用，那么此时首层柱端箍筋加密区长度范围及纵筋连接位置也要按照嵌固部位要求进行设置。

3.层高表中没有双细线，也没有双虚线，那么该嵌固部位则在基础顶面。

三、对箍筋算量的影响

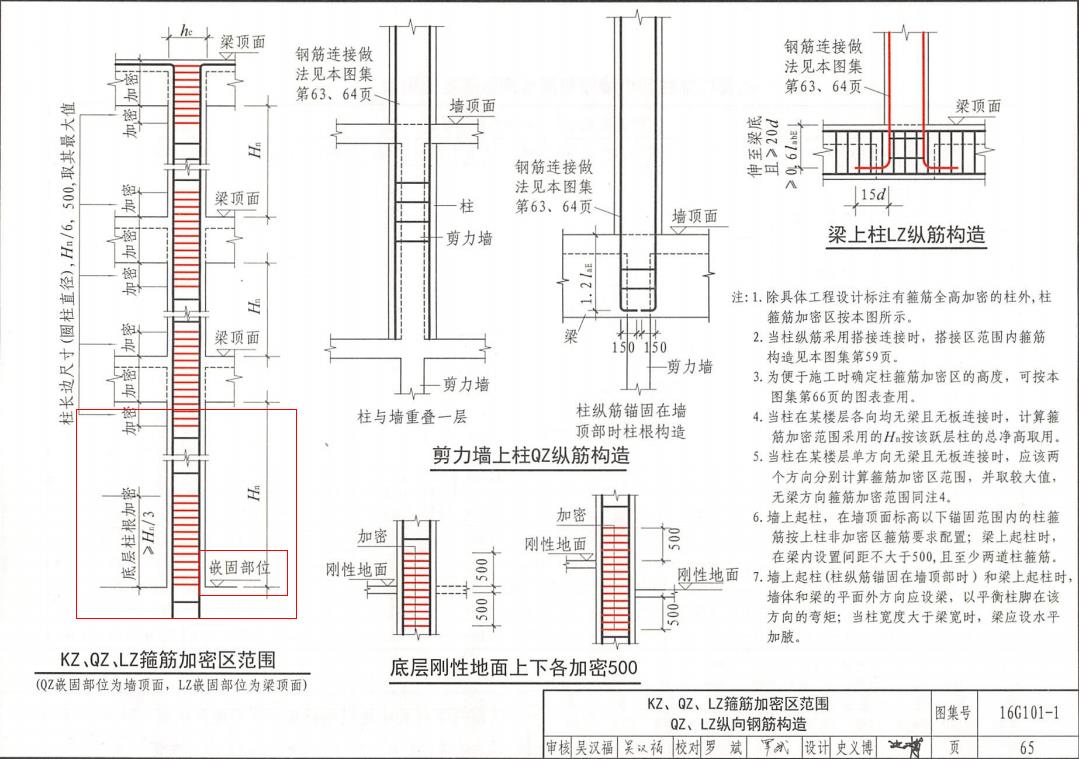

如下图，对钢筋接头位置及箍筋加密区长度均有影响，进而影响箍筋的数量。

陕西国通工程造价咨询有限公司

（土建工程师：马神龙）
